FJ6/GL2系列单相计量箱专用接线盒(二进多出)

 一、产品概述

随着用电户数的增多和计量装置的集中安装管理,本公司不断变化市场需要,开发了单相多回路输出接线盒。是本公司推向市场的新一代多功能产品。

本产品通过电力部门想干检测,符合GN14048国家标准和安全用电需求。被越来越多的电管单位推广使用。

二、结构特点

该产品体积小,载流量大,可安装户数多,耐压高,结构紧凑,安装方便,外形美观,具有阻燃性、不吸水、抗潮湿、绝缘性能好、抗老化等多种优质特性。

采用透明盖板,透视性好;出线为封闭式。安全可靠。

三、产品用途

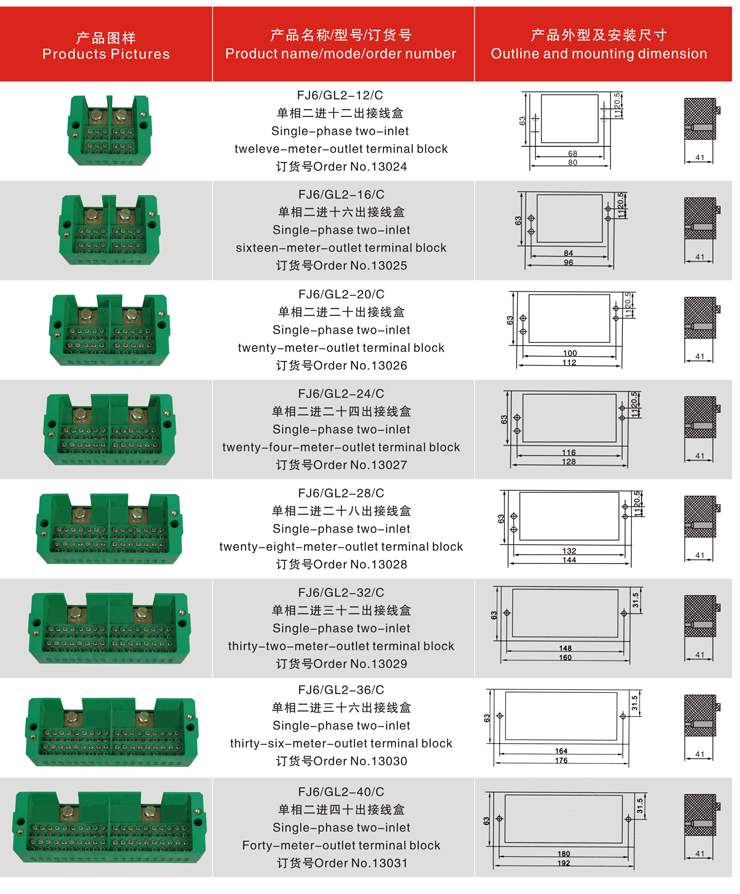

适用于多表位计量的配套使用,避免了进户线直接裸铜排,检修不方便等缺陷,而且节省了安装空间,降低了计量箱的成本。分为二进四出、六出、八出、十出······四十出等。

四、技术指标

1、绝缘电压:660V 50HZ(60HZ)

2、进户线电流(A/截面mm2):100/25、150/50、200/90、250/120、300/150、400/240

3、进表线电流(A/截面mm2):20-60/6-10

4、工作耐压:3000V/1min

5、工作温度:-40℃-+120℃

6、端子间绝缘电阻>30MΩ

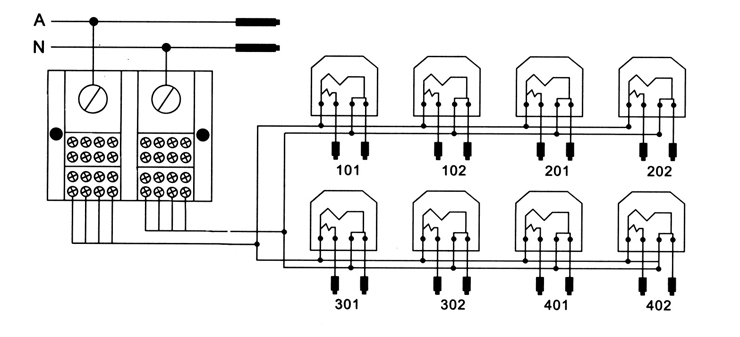

五、接线举例
